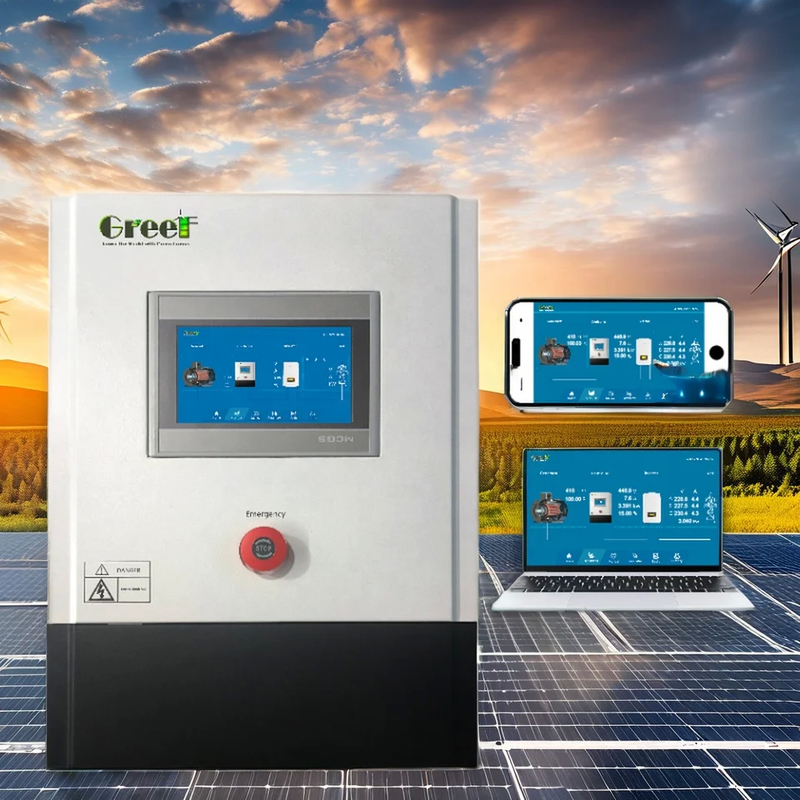

50Hz/60Hz çıkış frekansı LCD dokunmatik ekranlı ızgara denetleyici



Ürün Tanıtımı

Şebeke Bağlı Denetleyicisi, rüzgar jeneratörlerinin şebeke içi sistemlerinde teknolojik olarak en önemli bileşendir.Rüzgar türbinden üç adet AC akımı DC akıma dönüştüren ve sonra şebeke bağlantılı invertere gönderenGT-PCTC serisi, çift güvenlik kontrol sistemlerine sahip, sabit voltajlı PWM sistemi ve üç fazlı atık yük fren sistemi olan, rüzgarla bağlantılı profesyonel şebeke kontrol cihazı,Bu yenilikçi çözüm Growatt gibi markaların güneş inverterleri ile de bağlantılı., Deye, Solis ve Ivet, güneş inverterlerinin rüzgar türbini çalışma koşullarına adapte olmasını sağlar.

Ürün parametreleri

Türü	GT-PCTC-1.5KW	GT-PCTC-2KW	GT-PCTC-3KW	GT-PCTC-5KW
Rüzgar türbini nominal gücü	1.5KW	2KW	3KW	5KW
Rüzgar türbini nominal voltajı	AC220V-240V	AC220V-240V	AC220V-380V	AC380-450V
Görev	Düzeltme, Kontrol, DC çıkışı
Otomatik koruma fonksiyonu	Aşırı voltaj koruması, Şebeke kesilme koruması, Düzenlenmiş güç çıkışı, Arrester
Manual işlev	El fren, sıfırlama, acil durum anahtarı
Görüntüleme modu	LCD dokunmatik ekran
Görüntüleyici içeriği (daha büyük)	Jeneratör hızı ((rpm), Giriş voltajı (Vdc), Giriş akımı ((Vac), Çıkış gücü ((kW), Şebeke voltajı (Vac), Şebeke akımı ((A), Bugün üretilen güç ((kWh), Bu ay üretilen güç, Geçen ay üretilen güç,Bu yıl elektrik üretimiGeçen yılın güç üretimi, güç eğrisi ayarları.
Üç fazlı atık yük zaman aşımı	12-20 dakika.	12-20 dakika.	12-20 dakika.	12-20 dakika.
Rüzgar türbini üç fazlı atış yükü voltajı	450±5Vdc			750±5Vdc
PWM sabit voltajı	≥400dc			≥ 700dc
Çevre sıcaklığı	-30-60°C
Nitelikli nem	<90% Hiç yoğunlaşma yok
Gürültü (1m)	<40dB
Koruma derecesi	IP20 (İçerisi) IP65 (Dışarı)
Soğutma yöntemi	Zorla hava soğutması
İletişim arayüzü (ihtiyaç duyulmaz)	RS485/USB/GPRS/WIFI/Ethernet

Türü	GT-PCTC-10KW	GT-PCTC-20KW	GT-PCTC-30KW	GT-ACDC-50KW	GT-ACDC-100KW
Rüzgar türbini nominal gücü	10KW	20KW	30KW	50KW	100KW
Rüzgar türbini nominal voltajı	AC380-520V
Görev	Düzeltme, Kontrol, DC çıkışı
Otomatik koruma fonksiyonu	Aşırı voltaj koruması, Şebeke kesilme koruması, Düzenlenmiş güç çıkışı, Arrester
Manual işlev	El fren, sıfırlama, acil durum anahtarı
Görüntüleme modu	LCD dokunmatik ekran
Görüntüleyici içeriği (daha büyük)	Jeneratör hızı ((rpm), Giriş voltajı (Vdc), Giriş akımı ((Vac), Çıkış gücü ((kW), Şebeke voltajı (Vac), Şebeke akımı ((A), Güç üreten bugün ((kWh),Bu ay üretilen güç,Geçen ay üretilen güç,Bu yıl üretilen güç,Geçen yıl üretilen güç, Güç eğrisi ayarlama.
PWM sabit voltajı	≥ 700dc	≥ 700dc	≥ 700dc	≥ 700dc	≥ 700dc
Rüzgar türbini üç fazlı atış yükü voltajı	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc
Rüzgar türbini 3 fazlı atış yükü zaman aşımı	12-20 dakika.	12-20 dakika.	12-20 dakika.	12-20 dakika.	12-20 dakika.
Çevre sıcaklığı	-30-60°C
Nitelikli nem	<90% Hiç yoğunlaşma yok
Gürültü (1m)	<40dB
Koruma derecesi	IP20 (İçerisi) IP65 (Dışarı)
Soğutma yöntemi	Zorla hava soğutması
İletişim arayüzü (ihtiyaç duyulmaz)	RS485/USB/GPRS/WIFI/Ethernet
Kontrolörün boyutu (mm)	550*395*270	600*500*1200	600*500*1200	930*580*430mm	1100*600*1800
Kontrolcü Ağırlığı	25Kg	66 kg	68Kg	50KG	406KG
Çöp yükü Boyutu (mm)	690*520*270	690*530*520	710*890*590	710*890*590	Dumpload dahili
Çöp yükü ağırlığı	45 kg.	55 kg	55 kg	55 kg	Dumpload dahili

Ürün Ayrıntıları

Sistem Çözümü

Ürün Tanımı:

Şebeke Bağlı Denetleyicisi, rüzgar jeneratörlerinin şebekedeki sistemlerinde hayati bir rol oynar.Daha sonra ızgara bağlantılı invertere gönderilir.

GT-PCTC serisi rüzgar profesyonel ızgara bağlı denetleyici Çift güvenlik kontrol sistemleri ile donatılmıştır. Bu denetleyici hem PWM sabit voltaj sistemi hem de üç fazlı dökme yük fren sistemi,Herhangi bir kaza durumunda güvenliği sağlayanBu yenilikçi çözümle, kontrolör Growatt, Deye, Solis ve lvet gibi tanınmış markaların güneş inverterleriyle de bağlantı kurabilir.Bu özellik, güneş inverterlerinin rüzgar türbini çalışma koşullarına adapte olmasını sağlar.

Uygulamalar:

GT-PCTC Serisi Denetleyicisi, ızgara bağlı rüzgar türbinleri ile kullanılmak üzere tasarlanmış bir AC'den DC'ye dönüştürücüdür.En iyi performansı ve güvenliği sağlamakÜrün, zemin hatası izleme ile donatılmıştır, bu da hem güvenilir hem de güvenli bir rüzgar kontrolörü arayanlar için ideal bir çözümdür.

GT-PCTC Serisi Denetleyicisi, -30-60°C sıcaklık aralığındaki sert ortamlarda çalışmak için tasarlanmıştır. Bu, çeşitli hava koşullarında kullanılmak için ideal bir üründür.Dış koşullardan bağımsız olarak optimum şekilde çalışmaya devam edebilmesini sağlamakRüzgar türbini 750±5Vdc'lik üç fazlı atış yük voltajı, ürünün çoğu rüzgar türbiniyle uyumlu olmasını sağlamak için tasarlanmıştır.

Genel olarak, GT-PCTC Serisi Kontrolörü, çeşitli kullanıcıların taleplerini karşılamak için tasarlanmış güvenilir ve dayanıklı bir rüzgar kontrolörüdür.Kişisel veya ticari kullanım için bir ürün arıyorsanızBu ürün, hem güvenilir hem de verimli bir rüzgar jeneratörü kontrolörü arayanlar için ideal bir çözümdür.

Destek ve Hizmetler:

On Grid Controller ürünün teknik desteği ve hizmetleri şunları içerir:

• Sertifikalı teknisyenlerin uzman tavsiyesi ve sorun giderme yardımı
• Ürün kurulum ve kurulum rehberliği
• Yazılım güncellemelerine ve firmware yükseltmelerine erişim
• Garanti onarımları ve değiştirmeleri
• Eğitim kaynakları ve belgeleri

Ekibimiz mükemmel müşteri hizmetleri sunmaya ve On Grid Controller ürünümüzün ihtiyaçlarınızı karşılayıp beklentilerinizi aşmasını sağlamaya adanmıştır.

Ambalaj ve Nakliye:

Ürün ambalajı:

On Grid Controller ürünü, güvenli nakliyatı sağlamak için köpük içerikli sağlam bir karton kutuya paketlenir.Kutu ayrıca bir kullanım kılavuzu ve tüm gerekli kablolar ve aksesuarlar içerecektir.

Ürün Taşıma:

On Grid Controller ürününün tüm siparişleri için ücretsiz standart nakliye sunuyoruz. Siparişler genellikle iş günleri içinde işlenir ve gönderilir.Müşteriler ayrıca ek maliyet karşılığında hızlandırılmış nakliye seçeneklerini seçebilirler..
