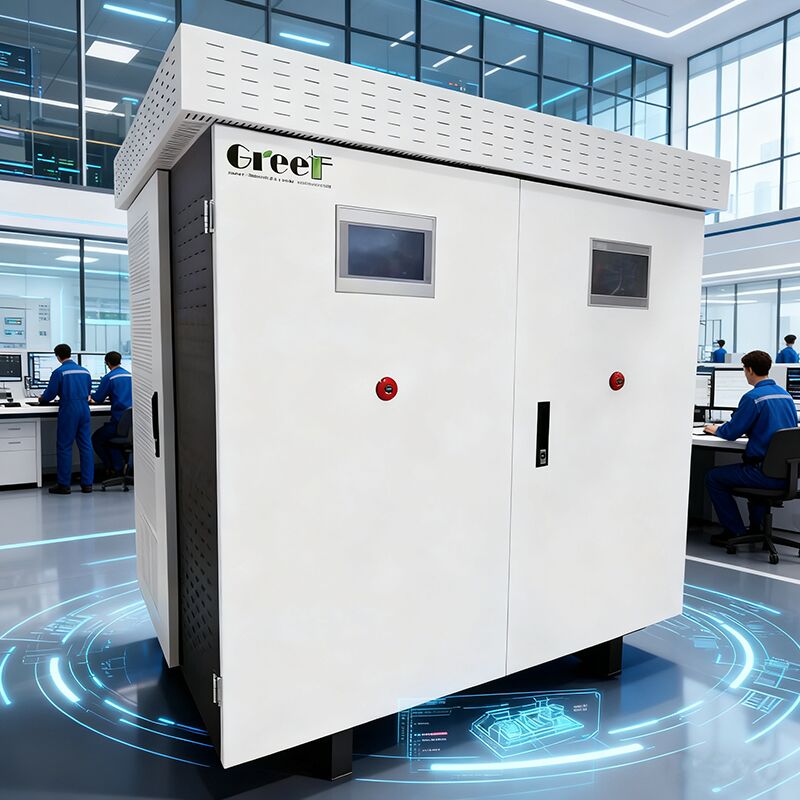

AC Jeneratör-Akü Hibrit Dönüştürücü
Nominal gerilim Vac ≥ 320, 400 volt nominal şebeke gerilimi uygulamalarına uygun şebekeye bağlı kontrol cihazı
Ürüne Genel Bakış
GREEF ENERGY çok işlevli dönüştürücü, birden fazla temel işlevi tek, verimli bir cihazda birleştirir. Entegre bir sistem aracılığıyla, kalıcı mıknatıslı jeneratörler, akü şarjı, DC'den AC'ye dönüşüm ve kapsamlı enerji yönetimi için özel olarak tasarlanmış AC'den DC'ye doğrultma işlemini gerçekleştirir.
Yapılandırılabilir çift LCD dokunmatik ekrana ve gelişmiş dönüştürücü teknolojisine sahip bu ünite, sabit mıknatıslı senkron jeneratörler (PMSG'ler) için kararlı voltaj ve frekans kontrolü sağlayarak çeşitli yüklere sürekli ve güvenilir güç beslemesini garanti eder.
Dönüştürücü, operasyonel kullanım ve şebeke şarj işlevlerini verimli bir şekilde gerçekleştirirken güç şebekeleriyle kusursuz entegrasyonu destekleyerek şebekeye bağlı çalışma için yapılandırılabilir.
Teknik Özellikler
Anahtar Parametreler
| Modeli |
Mars-100kt |
| Nominal güç (kW) |
100 |
| Nominal gerilim (Vac) |
≥ 320 |
| Optimum jeneratör anma gerilimi (Vac) |
450 |
| AC voltajı çalışma aralığı (Vac) |
240 - 550 |
| Maksimum AC akımı (A) |
180 |
| Pil türü |
Lityum-iyon |
| Akü voltaj aralığı (Vdc) |
350 - 450 |
| Nominal akü voltajı (Vdc) |
400 |
| Maksimum şarj ve deşarj akımı (A) |
250 |
| Nominal şarj/deşarj gücü (kW) |
100 |
| Nominal şarj ve deşarj akımı (A) |
144 |
| Nominal şebeke gerilimi (V) |
400 |
| İzin verilen şebeke voltajı aralığı (V) |
300 - 460 |
| Nominal şebeke frekansı (Hz) |
50 / 60 |
| Maksimum verimlilik (%) |
95 |
Jeneratör AC Giriş Tarafı
Nominal güç: 100 kW, Nominal voltaj: ≥ 320 Vac, Optimum voltaj: 450 Vac, Çalışma aralığı: 240-550 Vac, Maksimum AC akımı: 180 A
Pil Girişi
350-450 Vdc voltaj aralığına sahip, 400 Vdc dereceli, 250 A maksimum şarj/deşarj akımını destekleyen lityum iyon pil.
Çıkış Tarafı (Şebeke Bağlantılı)
Nominal şarj/deşarj gücü: 100 kW (max 120 kW), Nominal akım: 144 A (max 173 A), Şebeke gerilimi: 400 V (300-460 V aralığı), Frekanslar: 50/60 Hz.
Performans Metrikleri
Mevcut toplam harmonik bozulma: <%3, Güç faktörü: >0,99 (-1 ila 1 aralığı), Aşırı yük kapasitesi: 1 dakikalık sürekli çalışma için 1,2x nominal güç.
AC Tarafı (Şebekeden Bağımsız)
Nominal giriş voltajı: 400 V (±%2 tolerans), Doğrusal yükler için toplam harmonik bozulma: <%3.
Koruma Özellikleri
- Aşırı gerilim ve hız koruması: İsteğe bağlı
- AC kısa devre koruması: Destekleniyor
- AC çıkışı aşırı akım koruması: Desteklenir
- Aşırı gerilim koruması: Seviye 2
Temel Parametreler
Maksimum verimlilik: %95, Topoloji: AC-DC doğrultucu, DC-DC düşürücü-yükseltici dönüştürücü, DC-AC invertör, Entegre Enerji Yönetim Sistemi (EMS).
Çevresel Özellikler
Çalışma sıcaklığı: -40°C ila 60°C, Koruma düzeyi: IP54, Maksimum rakım: 4.000 metre (3.000 metrenin üzerinde güç kaybı), Bekleme modunda güç tüketimi: <50 W.
Görüntüleme ve İletişim
Jeneratör hızını (rpm), giriş voltajını (Vdc), giriş akımını (Vac), çıkış gücünü (kW), şebeke voltajını (Vac), şebeke akımını (A), enerji üretim istatistiklerini (bugün, ay, yıl) ve güç eğrisi ayarlarını gösteren LCD SMART Dokunmatik Ekran. İletişim modları: Ethernet, RS485, WiFi.
Soğutma Sistemi
Optimum termal yönetim için akıllı hava soğutma sistemi.
Fiziksel Boyutlar
Boyutlar (boşaltma yükü hariç): 1500 mm Y × 1500 mm G × 1300 mm D, Ağırlık: 600 kg'a kadar.
Uygulamalar
GREEF ENERGY çok işlevli dönüştürücü, çeşitli güç yönetimi gereksinimleri için çok yönlü ve uyarlanabilir bir çözüm sunar. Güvenilir ve akıllı enerji sistemi kontrolü gerektiren uygulamalarda üstün performans sergileyerek modern enerji altyapıları için vazgeçilmez hale gelir.
Birincil uygulamalar arasında rüzgar ve hidro türbin kurulumları için Sabit Mıknatıslı Senkron Jeneratörler (PMSG'ler) ile yenilenebilir enerji sistemlerinin entegrasyonu yer alır ve istikrarlı AC güç dağıtımıyla şebekeden bağımsız veya hibrit güç çerçeveleri desteklenir.
Şebekeden bağımsız ve yedek güç uygulamaları için dönüştürücü, uzak konumlarda, kabinlerde, telekomünikasyon sahalarında ve bağımsız kurulumlarda güç dönüşümü ve sistem yönetimi için merkezi merkez görevi görür.
Şebeke etkileşimli çalışma, pilin şebekeden şarj edilmesini ve izin verildiğinde fazla elektriğin şebekeye geri beslenmesini sağlayarak güç akışı yönetimi esnekliğini artırır.
Endüstriyel ve ticari ortamlar, WIFI/LAN aracılığıyla uzaktan izleme ve bina yönetim sistemleriyle Modbus protokolü entegrasyonu sayesinde dengesiz yük koşulları altında güvenilir güçten yararlanır.
Özel kontrol seçenekleri arasında mikro hidroelektrik santralleri için su kapısı motor kontrolü ve sorunsuz şebeke/şebeke dışı geçişler için Statik Transfer Anahtarı (STS) yer alır.
Bu kapsamlı platform, konutsal şebekeden bağımsız sistemler, ticari yedekleme çözümleri ve küçük ölçekli yenilenebilir enerji tesisleri genelinde esnek dağıtım için enerji üretimi, depolama, tüketim yönetimi ve şebeke entegrasyon yeteneklerini birleştirir.
Özelleştirme ve Sipariş
Greef AC PCS On Grid Kontrol Cihazı, Çin'de CE sertifikasıyla üretilmektedir. LCD SMART Dokunmatik Ekrana, akıllı hava soğutmaya sahiptir ve 350-450Vdc aralığında 400Vdc nominal akü voltajını destekler.
Ekran kapsamlı izleme verilerini içerir: Jeneratör Hızı (rpm), Giriş Gerilimi (Vdc), Giriş Akımı (Vac), Çıkış Gücü (kW), Şebeke Gerilimi (Vac), Şebeke Akımı (A) ve güç eğrisi denetleyici işleviyle ayrıntılı güç üretimi istatistikleri.
Ambalaj: Güvenli köpük ve kontrplak kutular. Minimum sipariş: 1 takım. Fiyatlandırma: Pazarlık edilebilir. Teslimat: Yaklaşık 25 iş günü. Ödeme koşulları: T/T, Western Union, MoneyGram, L/C.
