AC jeneratör-batarya hibrit dönüştürücü

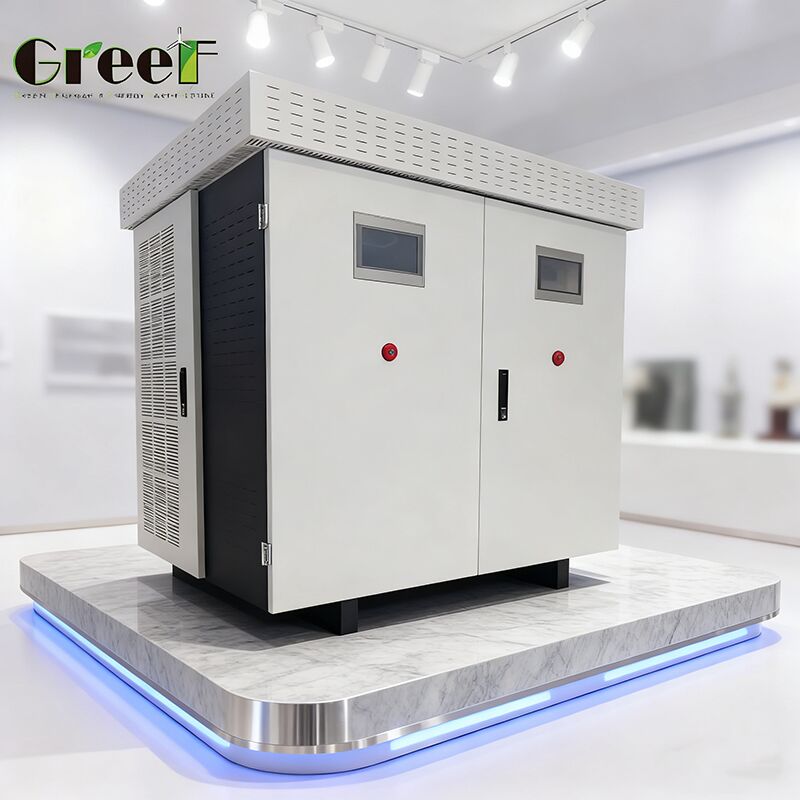

Gelişmiş DC-DC Buck Boost Topoloji Şebeke Kontrolörü, kapsamlı güç kontrolü için 350-450 Vdc pil voltaj aralığı ve LCD SMART Dokunmatik Ekran Ekranı ile.
Ürün Genel Görünümü
GREEF ENERGY'nin çok fonksiyonel dönüştürücüsü, birden fazla kritik güç yönetimi fonksiyonunu tek ve verimli bir sisteme entegre eder.Bu gelişmiş cihaz kalıcı mıknatıs jeneratörleri için özel olarak optimize AC-DC düzeltme gerçekleştirir, sofistike pil şarj protokollerini yönetir ve kesin DC-AC tersini işliyor.
The system features a configurable dual LCD touchscreen interface and utilizes cutting-edge technology to maintain stable voltage and frequency control with permanent magnet synchronous generators (PMSGs), bağlantılı yüklere kesintisiz güç kaynağını sağlar.Kullanımlı şebekelerle senkronizasyonu mümkün kılan ve şebeke şarj yeteneklerini destekleyen.
Teknik özellikler
Jeneratör AC Giriş parametreleri
| Parametreler |
Spesifikasyon |
| Adlık Güç |
100 kW |
| Adlık Voltaj |
≥320 Vac |
| Optimal Voltaj |
450 VAC |
| Çalışma aralığı |
240-550 Vak |
| Maksimum AC Akımı |
180 A |
Pil Giriş Özellikleri
| Parametreler |
Spesifikasyon |
| Pil Türü |
Lityum-iyon |
| Voltaj aralığı |
350-450 Vdc |
| Adlık Voltaj |
400 Vdc |
| Maksimum Şarj/Açış Akımı |
250 A |
Şebeke Bağlı Çıktı Parametreleri
| Parametreler |
Spesifikasyon |
| Adlık Güç |
100 kW |
| Maksimum Güç |
120 kW |
| Rütbeli Akım |
144 A |
| En yüksek akım |
173 A |
| İsimlendirilmiş Şebeke Voltajı |
400 V |
| İzin verilen gerilim aralığı |
300-460 V |
| Şebeke Frekansı |
50 Hz / 60 Hz |
| Toplam Harmonik Bozulma |
İsimlendirilmiş güçte %3 |
| Güç faktörü |
> 0,99 (aralık: -1 ila 1) |
| Aşırı yükleme kapasitesi |
1.2x 1 dakika boyunca nominal güç |
Sistem Performansı ve Koruması
- Maksimum verimlilik: 95%
- Topoloji: AC-DC Düzleştiricisi, DC-DC Buck Boost Değiştiricisi, EMS ile DC-AC Değiştiricisi
- Çalışma sıcaklığı: -40°C - 60°C
- Koruma seviyesi: IP54
- Aşırı voltaj ve hız koruması (ihtimal)
- AC Kısa devre koruması
- AC çıkış aşırı akım koruması
- Aşınma Koruması: Seviye 2
- Maksimum operasyon yüksekliği: 4000 metre (3,000 metreden yukarı inmek)
- Bekleme gücü tüketimi: <50 W
Gösterim ve İzleme
Jeneratör hızı (rpm), giriş voltajı (Vdc), giriş akımı (Vac), çıkış gücü (kW), şebeke voltajı (Vac), şebeke akımı (A), enerji üretimi verileri (bugün, ay, yıl) gösteren LCD Akıllı Dokunmatik Ekran,ve güç eğrisi ayarları.
Soğutma ve İletişim
Akıllı hava soğutma sistemi Ethernet, RS485 ve WiFi üzerinden iletişim desteği ile.
Fiziksel Özellikler
Boyutlar: 1500mm (H) × 1500mm (W) × 1300mm (D)
Başvurular
GREEF ENERGY çok fonksiyonel dönüştürücü, güvenilir ve akıllı enerji kontrolü gerektiren çoklu uygulamalarda çok yönlü güç yönetimi çözümleri sunar.
- Yenilenebilir Enerji Sistemleri:Şebeke dışı veya hibrit yapılandırmalardaki rüzgar ve hidro türbinleri için kalıcı mıknatıslı senkron jeneratörlerle (PMSG) entegrasyon
- Şebeke dışı ve yedek güç:Uzak yerler, kabinler ve telekomünikasyon istasyonları için birincil güç dönüşümü ve yönetimi
- Şebeke Interaktif Sistemleri:Elektrik şebekesinden pil şarjını ve potansiyel güç ihracatını sağlayan şebeke bağlı işletim
- Sanayi ve Ticaret Gücü:WIFI/LAN ve Modbus entegrasyonu yoluyla uzaktan izleme ile dengesiz yükler için istikrarlı güç kaynağı
- Uzman Kontroller:Mikro hidroelektrik santralleri için su kapısı motor kontrolü ve statik transfer anahtarı (STS) işlevselliği
Bu kapsamlı platform, elektrik üretimi, enerji depolaması, tüketim yönetimi ve şebeke entegrasyonunu, konut enerji depolaması için uygun modüler, yapılandırılabilir bir tasarımda birleştirir.Ticari yedekleme sistemleri, ve küçük ölçekli yenilenebilir enerji santralleri.
Kişiselleştirme ve siparişleme
CE sertifikası ile Çin'de üretilen Greef AC PCS On Grid Controller, 100 kW nominal güç ve 400 Vdc pil voltajı ile kapsamlı özelleştirme hizmetleri sunar.
- Optimal enerji yönetimi için güç eğrisi denetleyici fonksiyonu
- Kesintisiz izleme için gelişmiş uzaktan kumanda sistemi
- Üç fazlı sistemle gelişmiş PWM boşaltma
- AC-DC Düzleştiricisi, DC-DC Buck Boost ve DC-AC Inverter EMS topolojisi
- En az sipariş miktarı: 1 set (konusunda müzakere edilebilir)
- Paketleme: Güvenli köpük ve kontrplak kağıtları
- Teslimat: 25 iş günü içinde
- Ödeme yöntemleri: T/T, Western Union, MoneyGram, L/C
