Place of Origin:
Qingdao
Marka adı:
Greef
Sertifika:
CE
Model Number:
GDG
Aksyal akım demirsiz çekirdek jeneratörü, aksyal akım tasarımını ve demirsiz çekirdek yapısını kullanan bir jeneratör türüdür.Geleneksel jeneratörlerden farklı olarak, demir çekirdeği kayıplarından ve histerez kayıplarından kaçınır.Bunun yerine aksyal manyetik akış kullanarak elektrik üretir.

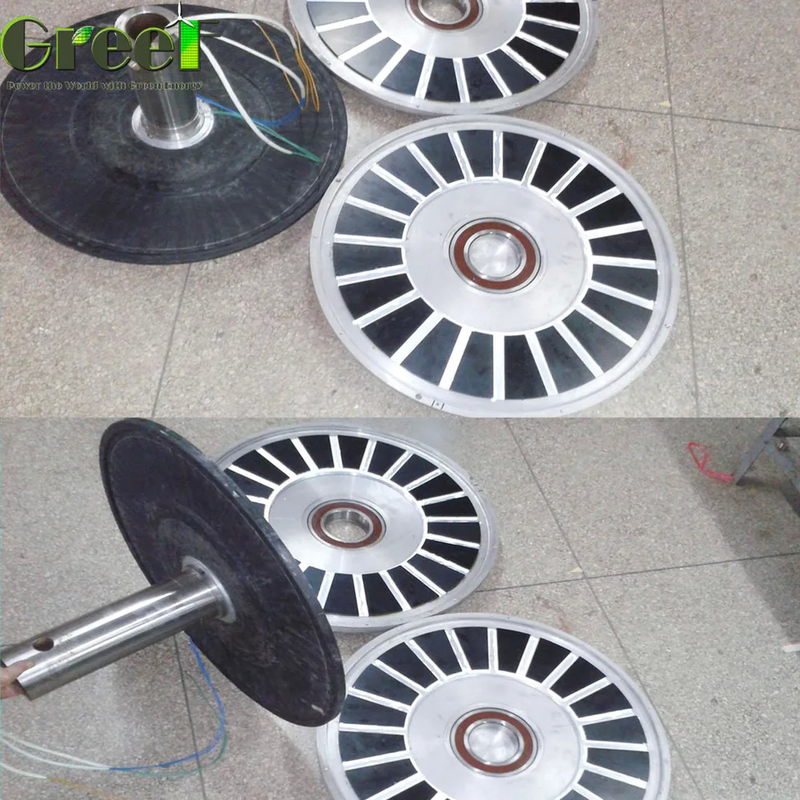

Aksyal akışlı demirsiz çekirdek jeneratörünün yapısı tipik olarak kalıcı mıknatıslardan, bobinlerden ve kabuktan oluşur.Bobinler manyetik alanın enerjisini yakalar ve onu elektrik enerjisine dönüştürür.Kaplama, jeneratörün iç yapısını korumak ve sağlam bir destek sağlamak için kullanılır.
Aksyal akım çekirdeksiz jeneratörün çalışma prensibi elektromanyetik indüksiyon ilkesine dayanır.Bir kalıcı mıknatıs tarafından üretilen manyetik alan, bir sarmaldaki bir iletkene göre hareket ettiğinde, iletkende indüklenmiş bir elektromotor kuvveti üretilir. Bu elektromotor kuvvet daha sonra elektrik enerjisine dönüştürülebilir ve harici cihazlara güç sağlayabilir.
Rüzgar enerjisi üretimi, eksenel akışlı çekirdeksiz jeneratörlerin kullanımı ile büyük potansiyele sahiptir.Çünkü üretim yoğunluğunu önemli ölçüde artırabilir ve rüzgar enerjisi üretiminde verimliliği artırabilirler.Demir çekirdeğinin olmaması nedeniyle, bu jeneratörler daha az demir kaybı ve histerez kaybı gösterir ve sonuçta daha verimli hale gelir.
Aksyal akım çekirdeksiz jeneratörlerin güneş ve rüzgar enerjisi üretim sistemleri de dahil olmak üzere yenilenebilir enerji alanında geniş bir uygulama yelpazesi vardır.Bu jeneratörler enerji dönüşümü açısından son derece verimli ve çalışmada güvenilir, onları yenilenebilir enerji üretim sistemleri için ideal hale getirir.
Aksyal akımlı çekirdeksiz jeneratör, verimli, hafif ve güvenilir bir güç kaynağı gerektiren diğer endüstriyel uygulamalarda kullanılmak için de uygundur.endüstriyel ekipmanlar için istikrarlı güç desteği sağlamak için yedek veya yardımcı güç kaynağı olarak kullanılabilir.
Aksyal akışlı demirsiz çekirdek jeneratörünün esnekliği, müşterilerin özel ihtiyaçlarına göre özelleştirilebileceği anlamına gelir.Örneğin jeneratör gücü., hız ve çıkış voltajı çeşitli uygulama senaryolarının gereksinimlerini karşılamak için.
GDG Coreless Permanent Magnet Generator, 16-20 arasında değişen çok kutuplu ve 12-450V arasında bir voltaj aralığı ile birlikte gelir. Koruma derecesi IP 54 ve 100-500RPM arasında bir hız aralığına sahiptir.Gereksinimlerinize uygun bir dış rotor veya iç rotor yapısı arasında seçebilirsiniz.
GREEF DDG serisi jeneratörleri aşağıdaki özelliklere sahiptir:
Düşük nominal dönme hızı, Düşük başlangıç rüzgar hızı, Düşük ağırlık ve küçük boyut, düşük Yüksek verimlilik
(1) Döner Patent Teknolojisi: en yeni Precise Coil teknolojisini kullanın.
(2) Orijinal yapısı: disk çekirdeksiz motor kullanmak yerine geleneksel motor daha az hacim ve ağırlık sağlar.
(3) Daha Yüksek Kullanım: daha düşük hızlı rüzgar enerjisinin kullanım engellerini ortadan kaldırmak için özel çekirdeksiz motor teknolojisini kullanın.
(4) Daha yüksek güvenilirlik: özel yapısı, gücün hacimine, gücün ağırlığa oranını daha büyük hale getirir ve geleneksel motora göre 8 kat daha uzun bir ömrüne sahiptir.
(5) Devizsiz, doğrudan tahrik, düşük RPM jeneratörü.
(6) Rüzgar türbinleri için sert ve aşırı ortamlarda kullanılmak üzere yüksek standartlı, kaliteli bileşenler
(7) Yüksek verimlilik ve Düşük mekanik direnç enerji kaybı
(8) Alüminyum alaşım dış çerçeve ve özel iç yapısı nedeniyle mükemmel ısı dağılımı.
| Model | GDG-0.5KW-200 | GDG-1KW-180 | GDG-1KW-200 | GDG-2KW-120 | GDG-2KW-180 |
| Adlık Güç | 0.5KW | 1KW | 1KW | 2KW | 2KW |
| İsimlendirilmiş dönme hızı | 200 RPM | 180RPM | 200 RPM | 120 RPM | 180RPM |
| Adlık Voltaj | 56VAC | 56VAC | 56VAC | 115VAC | 115VAC |
| Rütbeli Akım | 9A | 12A | 17.9A | 10A | 17.4A |
| Verimlilik | >85% | ||||
| Wending Yöntemi | Y | ||||
| İzolasyon Direnci | 100Mohm Min ((500V DC) | ||||
| Sızıntı seviyesi | < 5 ma | ||||
| Başlangıç Döner | <0.1N/M | <0.3 N/M | <0.3 N/M | <0,5 N/M | <0.3 N/M |
| Faz Tipi | 3. Aşama | ||||
| Yapı | Rotor dışarı | ||||
| Stator | Merkezi olmayan kablo bobini | ||||
| Rotor | Nadir Topraklar Kalıcı Mıknatıs | ||||
| Jeneratör kabuğu çapı | 320 | 380 | 380 | 550 | 450 |
| Jeneratör kabuğunun uzunluğu | 232 | 241 | 241 | 330 | 258 |
| Ağırlık | 20 | 32 | 32 | 75 | 51 |
| Çubuk ölçüm cihazı | 45 | 50 | 50 | 78 | 59 |
| Jeneratör kabuğu malzemesi | Alüminyum alaşımı | ||||
| Çubuk malzemesi | Karbon çelik | ||||
| Yükleme | Derin oluklu top rulmanı | ||||
| Model | GDG-3KW-100 | GDG-3KW-180 | GDG-5KW-100 | GDG-5KW-150 | GDG-10KW-100 |
| Adlık Güç | 3KW | 3KW | 5KW | 6KW | 10KW |
| İsimlendirilmiş dönme hızı | 100 RPM | 180RPM | 100 RPM | 150 RPM | 100 RPM |
| Adlık Voltaj | 380VAC | 380VAC | 380VAC | 380VAC | 400VAC |
| Rütbeli Akım | 4.6 | 4.7 | 7.6 | 15.2 | 14.5 |
| Verimlilik | >85% | >85% | > 88% | > 88% | > 88% |
| Wending Yöntemi | Y | Y | Y | Y | Y |
| İzolasyon Direnci | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((501V DC) |
| Sızıntı seviyesi | < 5 ma | < 5 ma | < 5 ma | < 5 ma | < 5 ma |
| Başlangıç Döner | < 1 N/M | <0,5 N/M | <0,5 N/M | < 1 N/M | <1N/M |
| Faz Tipi | 3. Aşama | 3. Aşama | 3. Aşama | 3. Aşama | 3. Aşama |
| Yapı | Rotor dışarı | Rotor dışarı | Rotor dışarı | Rotor dışarı | Rotor dışarı |
| Stator | Merkezi olmayan kablo bobini | Merkezi olmayan kablo bobini | Merkezi olmayan kablo bobini | Merkezi olmayan kablo bobini | Merkezi olmayan kablo bobini |
| Rotor | Nadir Topraklar Kalıcı Mıknatıs | Nadir Topraklar Kalıcı Mıknatıs | Nadir Topraklar Kalıcı Mıknatıs | Nadir Topraklar Kalıcı Mıknatıs | Nadir Topraklar Kalıcı Mıknatıs |
| Jeneratör kabuğu çapı | 620 | 550 | 700 | 620 | 770 |
| Jeneratör kabuğunun uzunluğu | 410 | 330 | 400 | 410 | 590 |
| Ağırlık | 110 | 65 | 125 | 110 | 245 |
| Çubuk ölçüm cihazı | 80 | 78 | 98 | 80 | 85 |
| Jeneratör kabuğu malzemesi | Alüminyum alaşımı | Alüminyum alaşımı | Alüminyum alaşımı | Alüminyum alaşımı | Alüminyum alaşımı |
| Çubuk malzemesi | Karbon çelik | Karbon çelik | Karbon çelik | Karbon çelik | Karbon çelik |
| Yükleme | Derin oluklu top rulmanı | Derin oluklu top rulmanı | Derin oluklu top rulmanı | Derin oluklu top rulmanı | Derin oluklu top rulmanı |
1.Jeneratör iç köpük koruma kullanır dış plywood kasa.Jeneratör şaftı boru koruma kullanır.
2Paket boyutu ve ağırlığı lütfen satışımıza bakın.
3Deniz yoluyla FCL LCL veya hava yoluyla.
Paket ve nakliye konusunda herhangi bir isteğiniz varsa lütfen satışımıza söyleyin. İsteğinize göre yapacağız.
